Heute wollten wir wieder weiter basteln. Simmi hat leider keine Zeit, er steht kurz vor seiner Hochzeit und muß sich noch das passende Outfit dazu besorgen. Also wird alleine gebastelt.

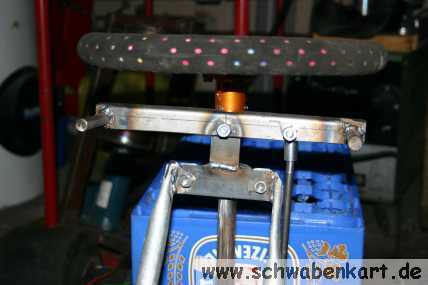

Am oberen Lenksäulenlager wird ein Stück Flachmaterial angeschweißt. Dieses trägt eine M8 Schraube welche den Drehpunkt der Schaltwippe darstellt.

Nun geht die Suche nach dem passenden Material für den Wippenhebel los. Die Wahl fällt auf Winkelblech. Dieses ist nicht nur stabil in Richtung der Wippbewegung sondern es kann auch Kräfte nach vorne / hinten gut aufnehmen.

Damit das dünne Blech nicht auf dem Bolzen herumeiert, wird noch eine Mutter aufgeschweißt und aufgebohrt.

Als Betätigungshebel bieten sich zwei Bolzen aus 12mm Rundmaterial an. Dazu werden an den Enden des Wippenhebels 12mm Löcher gebohrt in die die Betätigungshebel eingepaßt und festgeschweißt werden.

Nun fehlt nur noch an passender Stelle ein Loch zur Befestigung des Winkelgelenkes der vertikalen Schubstange. Dazu muß der notwendige Hebelweg ausgemessen werden.

Nachdem alles montiert ist, werden alle Verbindungen festgezogen und gekontert - es sind nicht genügend selbstsichernde Muttern da. So kann getestet werden ob das Spiel der Schaltwippe in einem erträglichem Rahmen ist. Und so ist es auch.

Simmi hat Rundmaterial besorgt aus dem Pedale hergestellt werden könnten. Das Material rostet nicht und ist schwach magnetisch. Es müsste schweißbar sein.

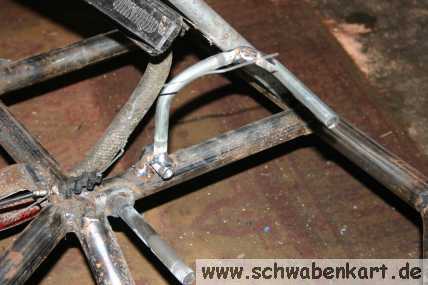

Es wird nun ein Pedal so gebogen, dass man mit schräg stehendem Unterschenkel das Pedal bequem niederdrücken kann. Bei der zweiten Biegung bricht das Material. Es stellt sich nun heraus: Es ist schweißbar hihi.

Das Pedal wird auf eine Hülse mit 8mm Innendurchmesser geschweißt. Am Rahmen noch eine Befestigungsblech für einen 8mm Gewindebolzen und das Pedal kann montiert werden.

Meine Frau kommt gerade herunter und will mich einkaufen schicken.

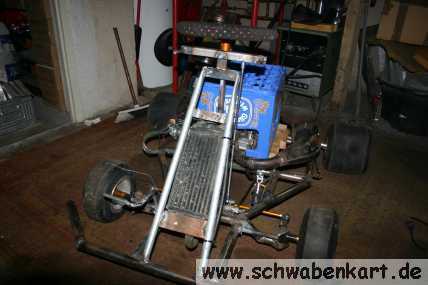

Also schnell noch ein Foto vom jetzigen Bauzustand machen damit die Homepage vernünftig aktualisiert werden kann.
